一、型号每个字符含义 EST-BF5V60A-96CH

1. EST：beat365官网品牌
2. BF：低压电芯分容测试系列（专门单颗电芯容量分级）
3. 5V：单通道最高电压 5V（完美覆盖 3.2/3.7V 单电芯充放电区间）
4. 60A：单通道最大充放电 60A，适合大容量方形大单体（200/280/300Ah）
5. 96CH：一共 96 个独立通道，96 颗电芯同时分开测试，互不干扰
6.

二、这台机器是干嘛的（工厂电芯必备工序）

1. 标准化完整充放电，精准测出每一颗电芯真实容量；
2. 根据容量、平台电压、内阻自动分 A/B/C 档；
3. 同一档位电芯再组装电池包，整组压差小、寿命更长；
4. 同时可做单颗电芯循环老化、验证电芯循环寿命；
5. 能量回馈设计：电芯放电的电回电网，省电。

1. 上位电脑：设置工艺、看曲线、导出分选报表
2. 中位机：存储海量电芯数据，断电不丢失记录
3. ACDC：电网交流电双向转换
4. DCDC：96 路独立充放电通道，每一路单独控制
5. 待测：单颗方形电芯（探针 / 鳄鱼夹直接夹电芯极耳）
6.

三、核心参数通俗翻译（新手重点）

1、电压范围（只测单颗电芯）

• 充电 0~5V，最低放电截止 1.5V；
• 铁锂标准区间 2.5~3.65V、三元 2.75~4.2V，完全覆盖。

2、电流能力（适配大容量大单体）

• 小电流：小容量电芯、慢充静置；
• 60A 满档：280Ah/300Ah 大单体 1C 倍率充放电，模拟真实使用倍率。单通道最大功率 300W。

3、精度（分选核心，必须准）

4、硬件基础参数

• 整机满载功率 28.8KW，供电三相五线 380V 工业电（家用带不动）；

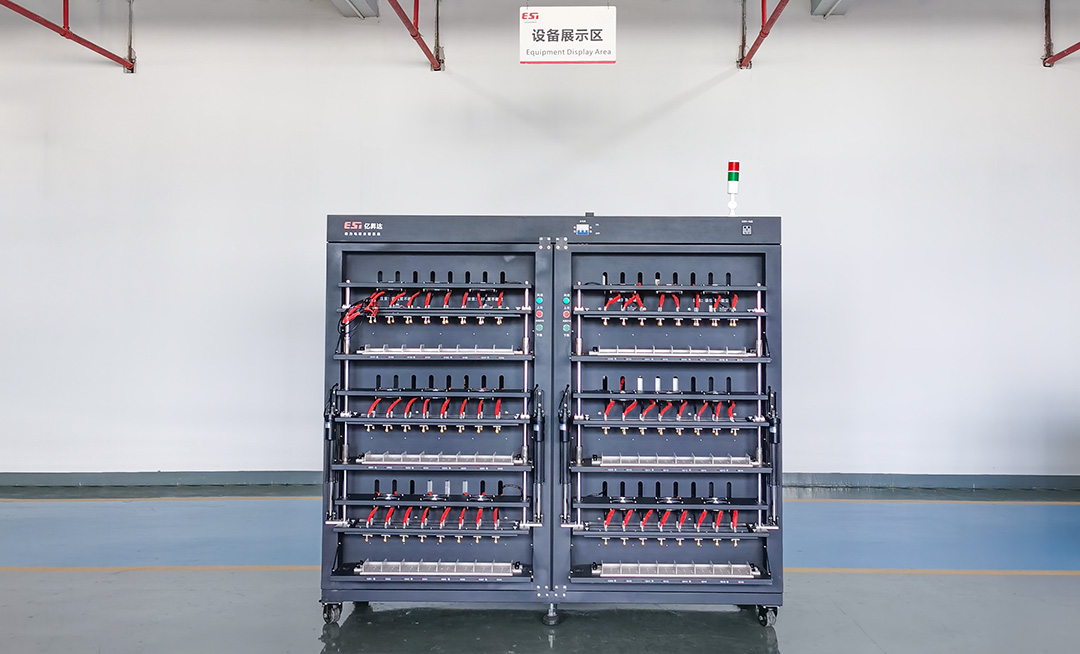

• 尺寸 2000×1050×1850mm，重量＜850KG，大型立式机柜；
• 强制风冷，IP20 室内使用，噪音＜75dB；
• 四线制采样：消除导线压降，容量测量更准。
•

四、软件核心功能（电芯工厂刚需）

1. 全自动分容分。ㄗ畲罅恋悖
   充放电结束自动采集：容量、恒流平台电压、放电中值电压、内阻，自定义规则自动分等级，一键导出 Excel 分选表，直接区分合格 / 次品电芯。
2. 丰富工步编辑恒流充、恒压充、恒流恒压（锂电标准工艺）、恒功率、静置、无限次循环，单循环最多 254 步，支持 3 层循环嵌套，模拟电芯长循环老化。
3. 完整数据记录记录层 / 工步层 / 循环层三层数据，自动记录每颗电芯容量、内阻、压差、充放电效率；支持整柜批量导出 MySQL 数据库，方便品质追溯。
4. 断点续测中途断电、；，来电自动接着上次流程跑，不用从头重新分容，节省工时
5. 曲线自定义X/Y 轴自由搭配时间、电压、容量，直观查看电芯放电平台好坏（平台差的电芯直接淘汰）。
6.

五、全套多重安全；ぃǚ乐沟缧竟涔牌鸹穑

1. 电压上下限、电流上下限、功率、容量自定义；；
2. 电线反接、断线、MOS 功率管击穿；，异常通道自动切断无电流；
3. 电压跳变、通讯掉线、程序卡死自动；婢；
4. 断电自动断开电芯，避免上电冲击损坏电芯；
5. 超规格告警：电芯电压超出设备量程立即提示。
6.

六、夹具与适配电芯（和 BT 老化柜最大区别）

1. 标配：电池探针 + 60A 鳄鱼夹，直接夹单颗电芯极耳，不用接电池组；
2. 适配方形电芯尺寸：长度＜240mm，宽度＜75mm，高度 65~250mm，极耳间距 40~170mm，单颗重量≤8KG；
3. 对比 BT100V50A：BT 是接成品电池包（多串模组），BF 只能单颗裸电芯。
4.

七、能量回馈节能说明

八、选配、配件、易损件

1. 标配配件：整机、软件、5 米三相五线电源线、网线、60A 鳄鱼夹；
2. 易损件（不在保修）：60A 探针、鳄鱼夹，长期夹电芯容易磨损，定期更换；
3. 无文档标注 BMS 选配：本机只测单颗裸电芯，不需要对接 BMS ；ぐ，不像 BT 模组柜支持 485/CAN 通讯。
4.

九、设备适用场景总结

1. 电芯工厂：新电芯化成、分容、容量分级；
2. 梯次电池厂：回收旧大单体单颗容量检测筛；
3. 研发实验室：方形电芯循环寿命、倍率、平台性能测试；
4. 禁止使用：不能直接测试 48V/60V 串联电池包（电压最高 5V，接模组直接超压；ぃ。
